Services
Mesures vibratoires

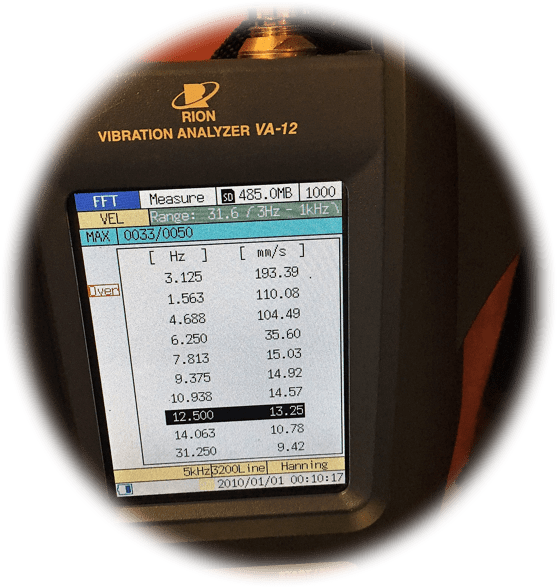

Analyses ponctuelles (FFT)
Suivis de routines (valeurs globales)

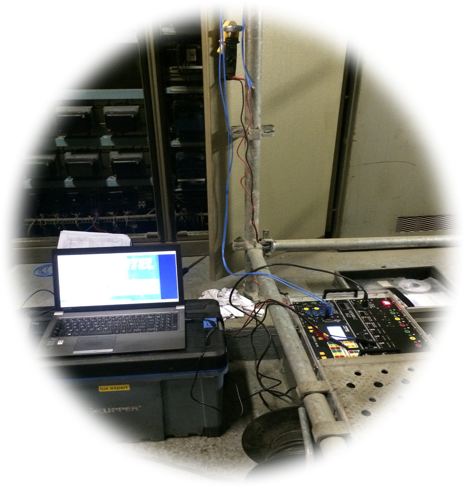

Essai des relais de protection
Injection primaire (disjoncteurs).
Injection secondaire triphasée (moteurs – alternateurs – transfo)

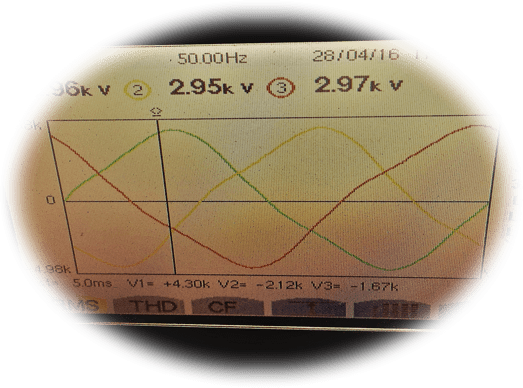

Analyse de réseaux électriques – QUALISTAR.
Analyse de puissance Active et Réactive
Enregistrements démarrage moteurs
Harmoniques réseaux pour redressement cos Φ
Contrôle de routine sur site
Analyse de puissance Active et Réactive
Enregistrements démarrage moteurs
Harmoniques réseaux pour redressement cos ΦIsolements et Index de polarisation (IP)
Décharge Diélectrique (DD)

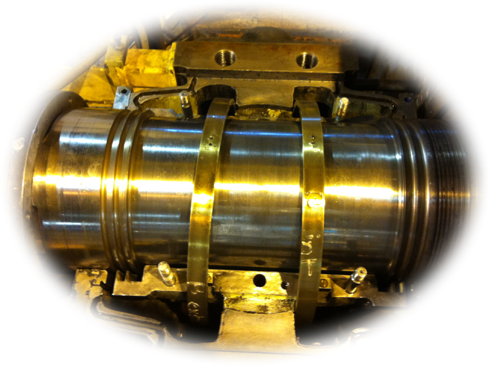

Ouverture de paliers – contrôle des jeux
Équilibre des pressions (fuites aux paliers)

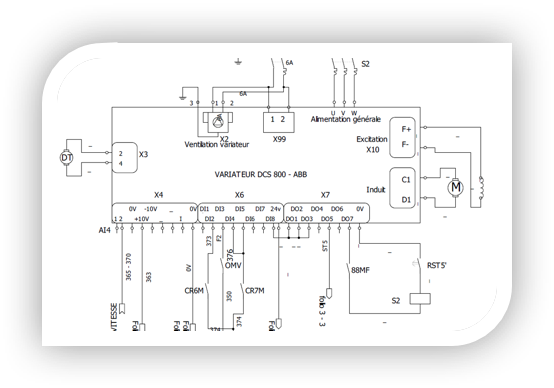

Entretien machines courant continu
Entretien sur site moteurs / génératrices DC.
Pressions porte balais
Mesure du faux rond et du saut de lames
Rectifications sur site (avec notre alimentation autonome 160 A)
Réglage en charge des lignes neutres – expertise commutation

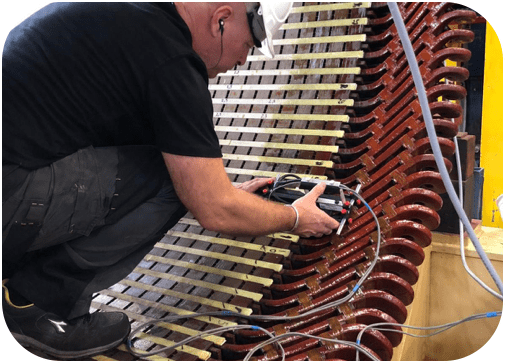

El-cid
Le contrôle EL-CID (Electromagnetic Core Imperfection Detector), est un outil de diagnostique de l’absence de court-circuit dans la tôlerie d’une machine tournante électrique

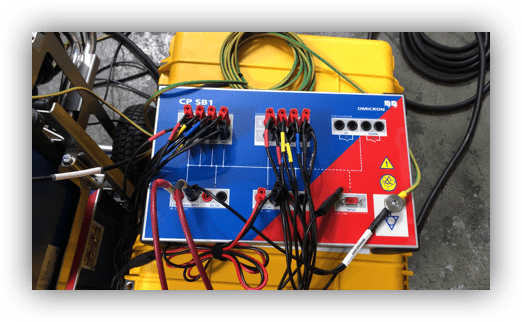

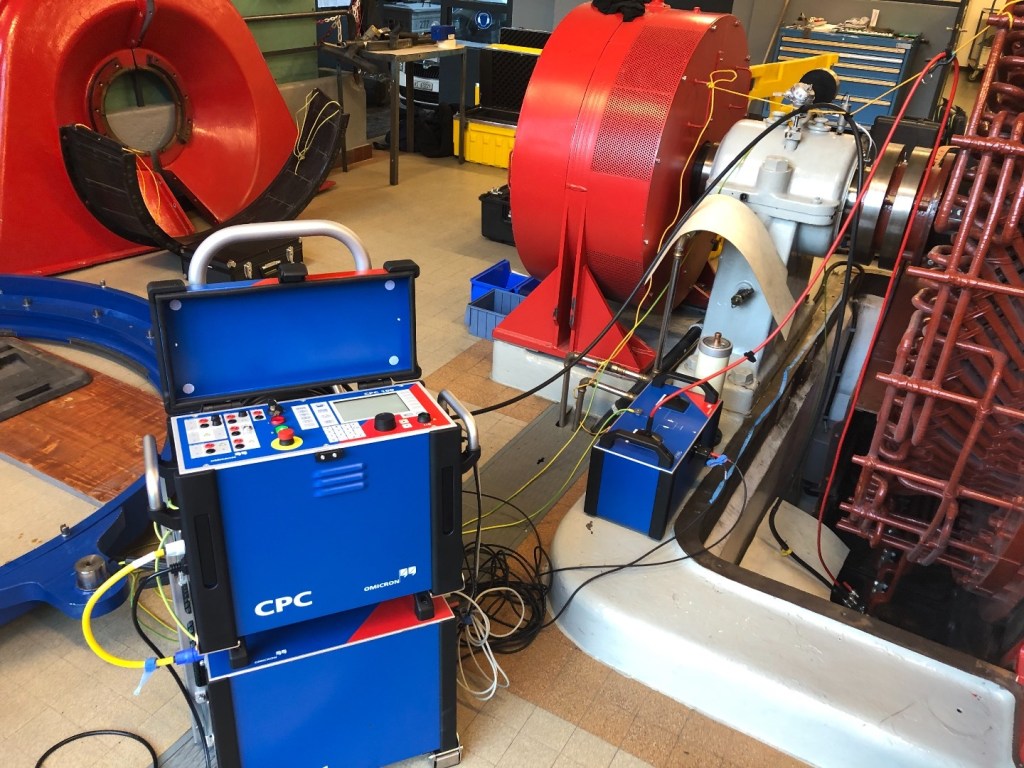

Essais électriques sur transformateur
Réponse en fréquence (recherche de défauts électriques ou mécaniques)
Réponse du diélectrique (Teneur en eau dans les papiers)
Test des traversées (Bushing -Tangente delta et capacité)
Isolements, rapports de transformation et résistances
Mesure de décharges partielles on-line

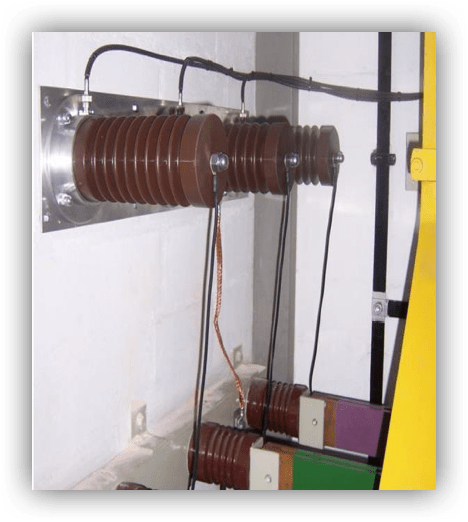

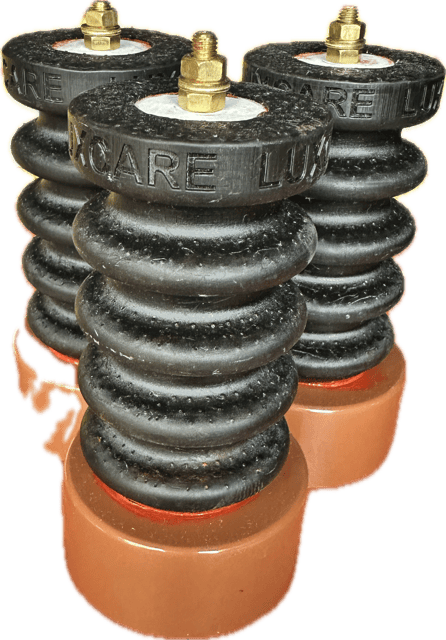

a mesure des décharges partielles On-Line, nécessite la mise en place permanente de condensateurs de couplage (x3) lors d’un arrêt programmé. Une calibration initiale est réalisée, il suffira ensuite de connecter el MPD600 3 voies à une fréquence généralement de 1 à 2 ans pour la collecte des données.
Ceci bien sans arrêt machine !

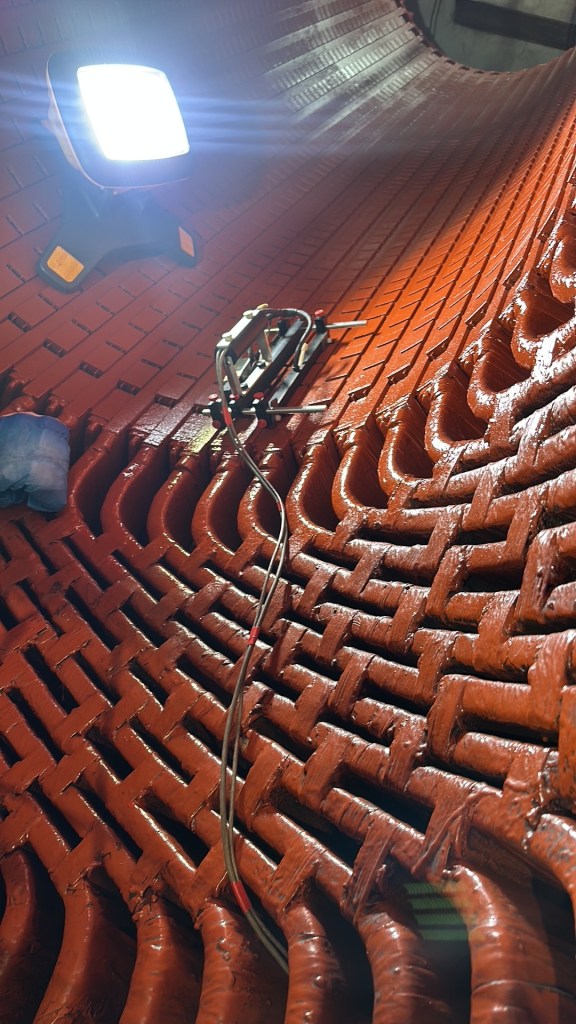

Localisation de décharges partielles

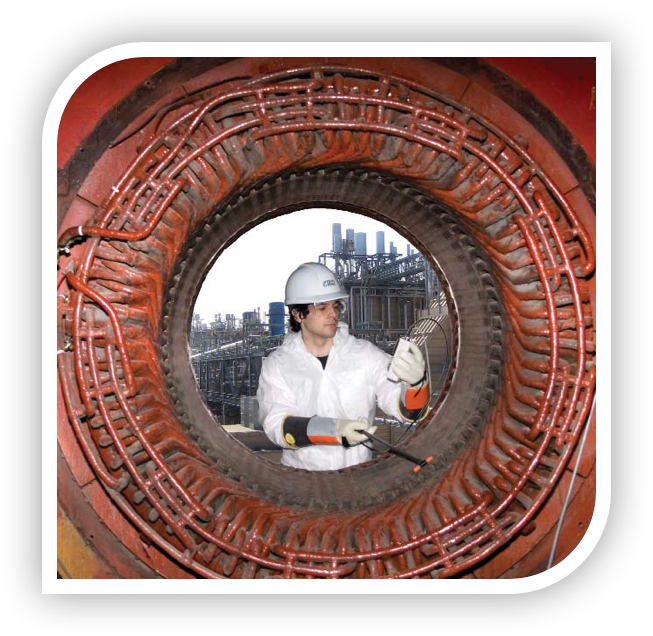

Grace à la « Corona Probe » de chez IRIS POWER, il est possible de localiser précisément la décharges partielle dans l’encoche.
Nécessité de déposer le rotor

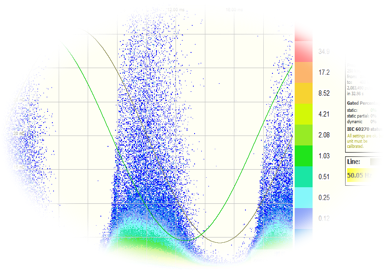

Mesure de décharges partielles
La mesure des décharges partielles va permettre de vérifier l’absence de décharges électriques au sein de l’isolant du bobinage et sur les développantes par injection d’une tension alternative d’environ Un. Elle peut se faire en On-Line ou en Off-line
Utilisation d’une source autonome 15KV pour l’alimentation. Acquisition des données par système PDiX ICM ou OMICRON MPD-600.

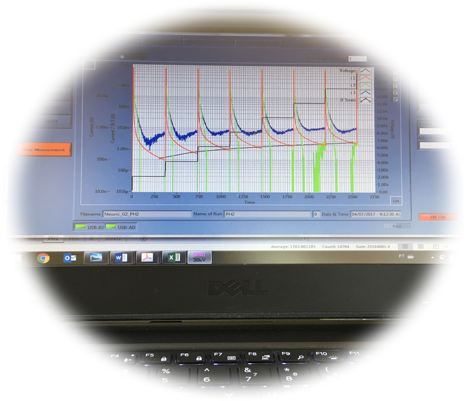

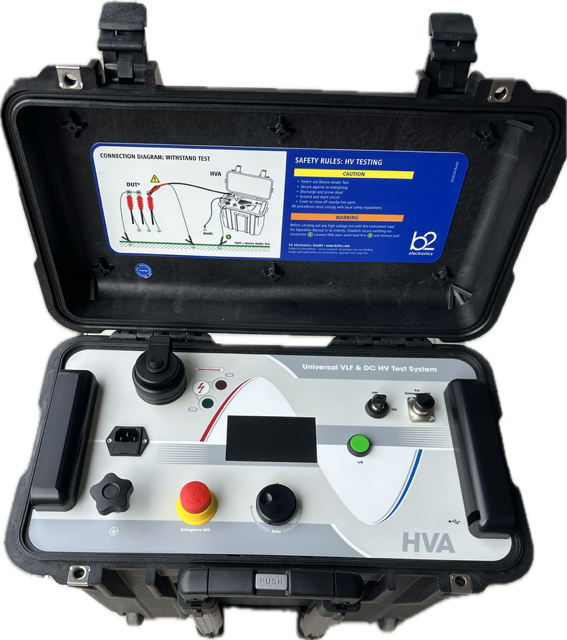

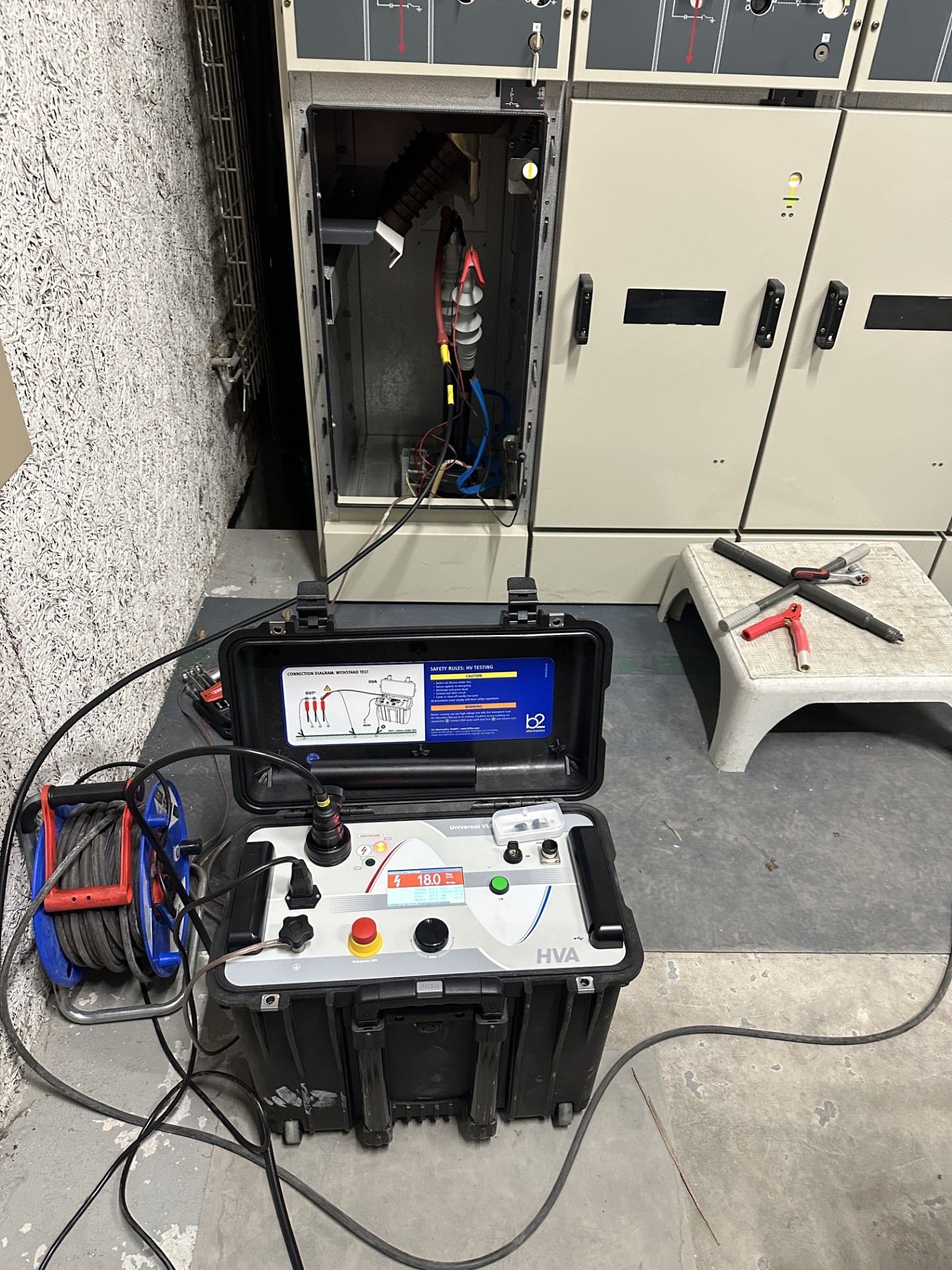

Essais HTC – Écart à la loi d’OHMS
L’essai HTC va servir à détecter d’éventuels problèmes au sein de l’isolant. Une tension DC sera injectée par paliers, de 0,2 Un à 2Un. Lors des montées en tension, la pente de la courbe ne doit pas varier. Si tel est le cas, cela indique un défaut dans l’isolant.
Mesures de tangente delta et capacité
La mesure de tangente delta va permettre de vérifier la bonne tenue de l’isolant d’un bobinage Haute Tension ou d’une traversée Haute Tension de transformateur.
(absence de délamination de couches ou de bulles d’air qui créent des amorçages)

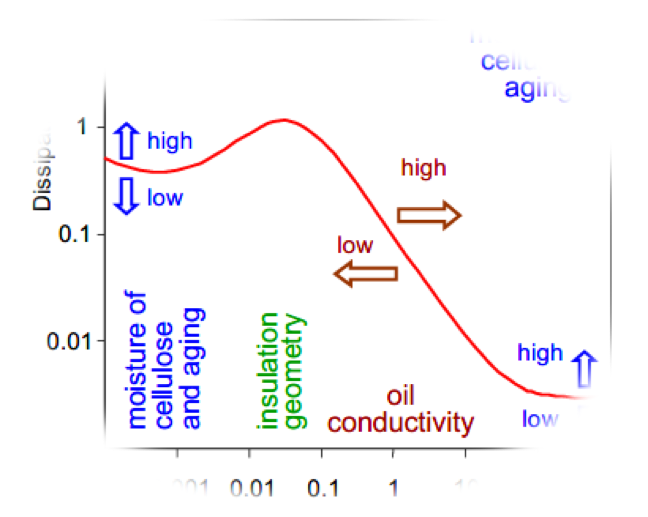

Dielectric frequency response (DFR)
Cet essai consiste aussi en l’injection d’une faible tension (une dizaine de Volts) à fréquence variable (2Hz à qq 100 MHz), sur l’entrée d’un bobinage puis la mesure de la réponse en sortie (ou sur le secondaire d’un transformateur).
Dans le cas du transformateur, cet essai permet de déterminer les différentes valeurs de capacités (entre BT et HT, entre HT et masse, entre BT et masse) et d’en tirer à l’aide d’un algorithme particulier, la teneur en eau dans les papiers

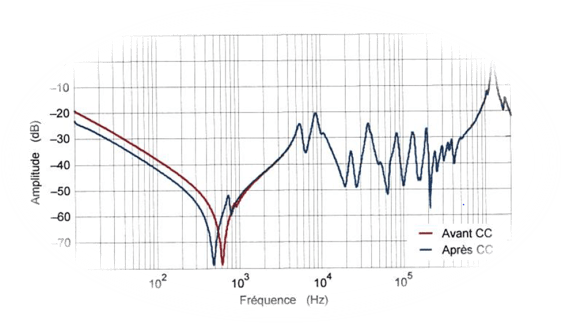

Analyse de la réponse fréquentielle (SFRA)
Cet essai consiste en l’injection d’une faible tension (une dizaine de Volts) à fréquence variable (2Hz à qq 100 MHz), sur l’entrée d’un bobinage puis la mesure de la réponse en sortie (ou sur le secondaire d’un transformateur).
Dans le cas du transformateur, cet essai permet de détecter des mouvements du bobinage, des courts circuits entre spires, des défauts de connexion.
Dans le cas d’une machine tournante, nous pourrons également détecter des courts circuits entre spires, des défauts de connexions, …

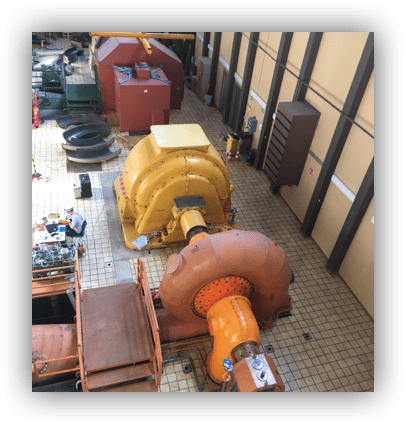

Expertises alternateurs (thermiques et hydrauliques)
Isolement – essai HTC
Tangente delta
Mesure de décharges partielles

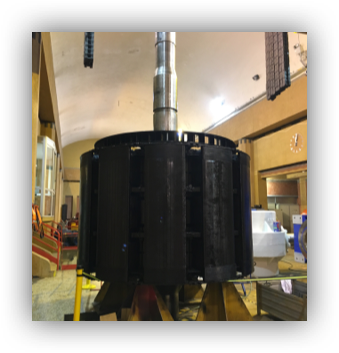

Sortie rotor – rebobinage sur site
Suivi de chantier
Expertises
Nous proposons des services spécialisés de diagnostic, contrôle et maintenance pour alternateurs et équipements électriques industriels.
Nos domaines d’expertise comprennent :
Suivi de chantier : accompagnement technique, supervision des travaux et contrôle qualité lors des opérations de maintenance, d’installation ou de remise en service.
Expertises d’alternateurs thermiques et hydrauliques : contrôle, diagnostic et évaluation de l’état des alternateurs de production d’énergie afin d’assurer leur fiabilité et leurs performances.
Isolement – Essai HTC : réalisation d’essais haute tension de contrôle d’isolement pour la vérification de la tenue diélectrique des équipements électriques.
Tangente delta : mesure de facteur de dissipation permettant l’analyse de l’état de l’isolation des transformateurs, câbles et machines électriques.
Mesure de décharges partielles : détection et analyse des décharges partielles afin d’identifier les défauts d’isolement avant apparition de défaillances critiques.
Sortie rotor – rebobinage sur site : intervention sur alternateurs avec extraction du rotor, contrôle et opérations de rebobinage directement sur site industriel.

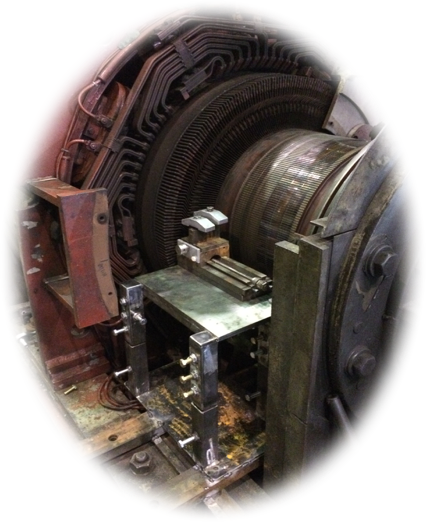

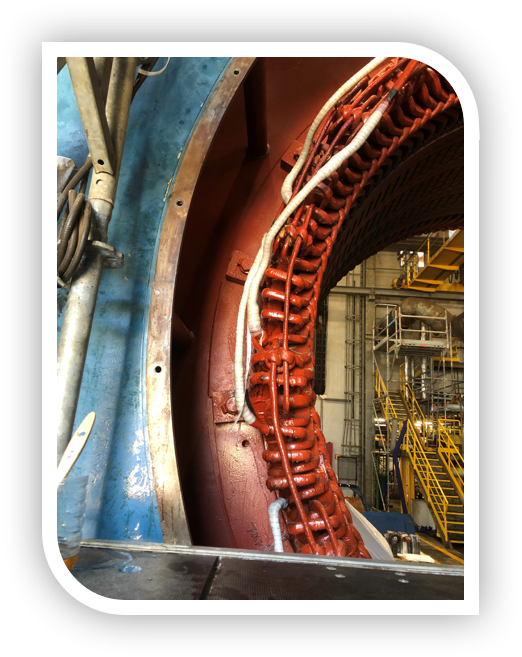

Reprise de bobinage et de calage sur site
Reprise de bobinage et de calage sur site : intervention spécialisée pour la réparation, le remplacement ou l’ajustement des bobinages et systèmes de calage directement sur site. Ces opérations permettent de restaurer les performances électriques et mécaniques des machines tournantes tout en limitant les temps d’arrêt des installations.
